（一）外观样式

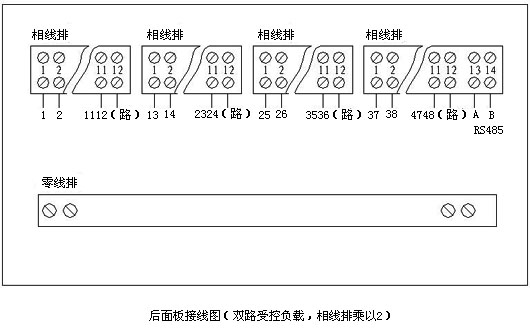

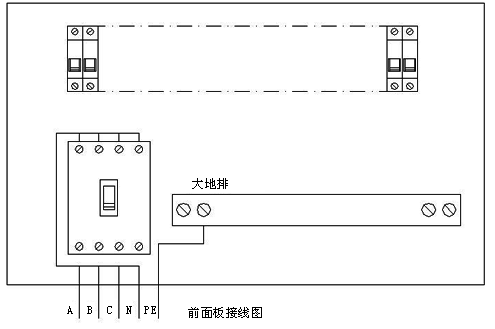

YH048(30)JD2集中控制式单路输出零火双控型接线图（如下）

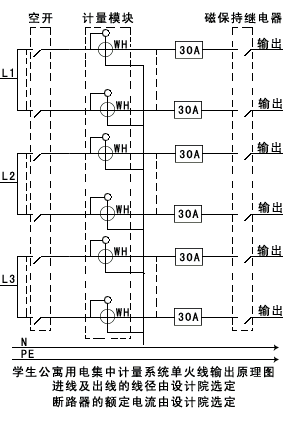

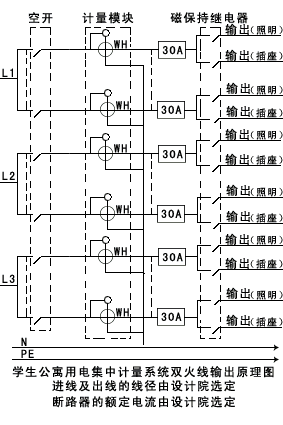

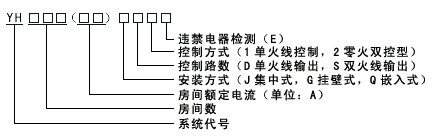

（二）原理图、型号命名方法
*本计量系统单个房间负载的额定电流不得大于30A，房间内可由输出再分配为照明、插座、空调
（三）智能式学生用电管理系统型号规格
单位：mm
| 名 称 | 型 号 | 宽（W ） | 高（ H ） | 厚（ D ） | 备 注 |
| 集中式 72 路单控 | YH072JD | 500 | 1700 | 480 | 立柜式 |
| 集中式 72 路双控 | YH072JS | 520 | 1800 | 510 | 立柜式 |
（四）主要技术参数
系统输入电压：三相 AC 380V 50HZ 房间最大负荷：30A(40A)
系统工作电压：160V—250V 潜动：防潜动
使用环境温度：-10 °C — +50°C 计量精度：优于一级表
安全性：符合民用低压配电线装置要求 数据存储有效期：十年
可靠性：产品能耐电源瞬间变脉冲干扰冲击并正常工作 机壳绝缘电阻： ≥5MΩ
